Filasse et pâte à joint vs résine anaérobie : le combat des générations

Le débat est un classique sur les chantiers. D’un côté, le maître d’apprentissage, fort de décennies d’expérience, ne jure que par sa bobine de filasse et son pot de pâte à joint, gage d’une étanchéité « qui a fait ses preuves ». De l’autre, le jeune plombier, fraîchement formé, vante la rapidité et la propreté de la résine anaérobie, un produit issu de la chimie moderne. Ce conflit apparent entre tradition et innovation occulte souvent l’essentiel : il ne s’agit pas d’une guerre de générations, mais d’une question de science appliquée. Chaque solution d’étanchéité, qu’il s’agisse du téflon, des joints plats ou du duo filasse/résine, répond à des principes physiques et chimiques précis.

En tant que chimiste spécialisé dans les polymères de construction, mon rôle n’est pas de désigner un vainqueur, mais de vous armer de la connaissance. La véritable expertise ne réside pas dans la fidélité à une seule méthode, mais dans la capacité à diagnostiquer une situation pour y appliquer la solution la plus pertinente. Comprendre la différence entre le principe de gonflement hydrique de la fibre de chanvre et celui de la polymérisation anaérobie par catalyse métallique n’est pas un détail technique, c’est le fondement même d’un travail fiable et durable. C’est la différence entre une réparation qui tient des décennies et une fuite lente et insidieuse qui apparaît quelques semaines plus tard.

Cet article va donc au-delà du simple comparatif. Nous allons disséquer la science derrière chaque méthode. Nous verrons pourquoi une résine ne prendra jamais sur du plastique, comment la préparation d’un filetage pour la filasse est un acte de génie mécanique, et dans quelles conditions précises chaque produit excelle ou, au contraire, est voué à l’échec. L’objectif est de vous donner les clés pour que chaque raccord soit non seulement étanche, mais chimiquement et mécaniquement parfait.

Pour naviguer à travers les principes scientifiques et les applications pratiques de chaque technique, cet article est structuré pour répondre aux questions les plus pointues du terrain. Le sommaire ci-dessous vous guidera à travers les mécanismes, les erreurs courantes et les solutions d’urgence.

Pourquoi la résine anaérobie ne durcit-elle pas sur les raccords en plastique ?

La réponse à cette question réside dans la chimie même du produit. Une résine « anaérobie » est un adhésif monocomposant qui polymérise, c’est-à-dire durcit, en l’absence d’air et au contact d’ions métalliques. Ce double mécanisme est la clé de son efficacité. Lorsqu’elle est appliquée sur un filetage métallique, l’air est chassé au moment du vissage. Simultanément, la résine entre en contact avec les ions présents à la surface du métal (cuivre, laiton, acier), qui agissent comme un catalyseur et déclenchent la réaction de polymérisation. La résine liquide se transforme alors en un plastique thermodurcissable solide et insoluble, qui bloque et scelle le raccord.

Sur un raccord en plastique (PVC, PER, multicouche), l’une des deux conditions essentielles est manquante : le contact métallique. Le plastique est un matériau inerte et un isolant électrique ; il ne libère pas les ions métalliques nécessaires pour initier la catalyse métallique. Sans ce déclencheur, la résine reste à l’état liquide, même en l’absence d’air. Elle ne durcira jamais et ne pourra donc assurer aucune étanchéité. C’est l’une des erreurs les plus fréquentes, menant inévitablement à des fuites. Comme le précise AFER Industrie, un acteur majeur du secteur, dans son guide technique :

Ne mettez jamais de filasse ou du ruban PTFE en plus de la résine anaérobie car cela empêche le contact du produit avec le métal indispensable à la réaction de polymérisation

– AFER Industrie, Guide d’utilisation des résines anaérobies

Cette règle s’applique aussi à une sur-utilisation de ruban téflon sous la résine : la couche de PTFE isole le métal et bloque la réaction. Pour les matériaux plastiques ou les raccords peu actifs (inox, aluminium), il est impératif d’utiliser un « activateur » spécifique qui prépare la surface et apporte les éléments catalytiques manquants.

Comment carder la filasse pour qu’elle ne tourne pas au vissage ?

Le fait que la filasse tourne et forme un paquet lors du vissage est une frustration courante qui résulte non pas d’un défaut de la filasse, mais d’une préparation inadéquate du raccord. Contrairement à la résine qui fonctionne par adhésion chimique, la filasse assure l’étanchéité par un principe purement mécanique : la friction et l’ancrage. Un filetage neuf est souvent trop lisse, n’offrant aucune prise à la fibre de chanvre. Au moment du serrage, la force de rotation l’emporte sur la faible friction, et la filasse est « éjectée » du filetage au lieu de s’y comprimer.

« Carder » le raccord, c’est tout simplement créer des aspérités, des points d’ancrage microscopiques pour que les fibres s’y accrochent. En rayant le filetage perpendiculairement au sens des filets avec une lame de scie à métaux ou les dents d’une pince multiprise, on augmente considérablement le coefficient de friction. Ces micro-rayures agissent comme des milliers de petits crochets qui retiennent la filasse et l’empêchent de glisser. L’enroulement se fait ensuite dans le sens du vissage (sens horaire pour un filetage standard), en partant du bout du raccord et en remontant. Cette technique garantit que le mouvement de serrage va tendre les fibres et les comprimer dans les filets, plutôt que de les défaire.

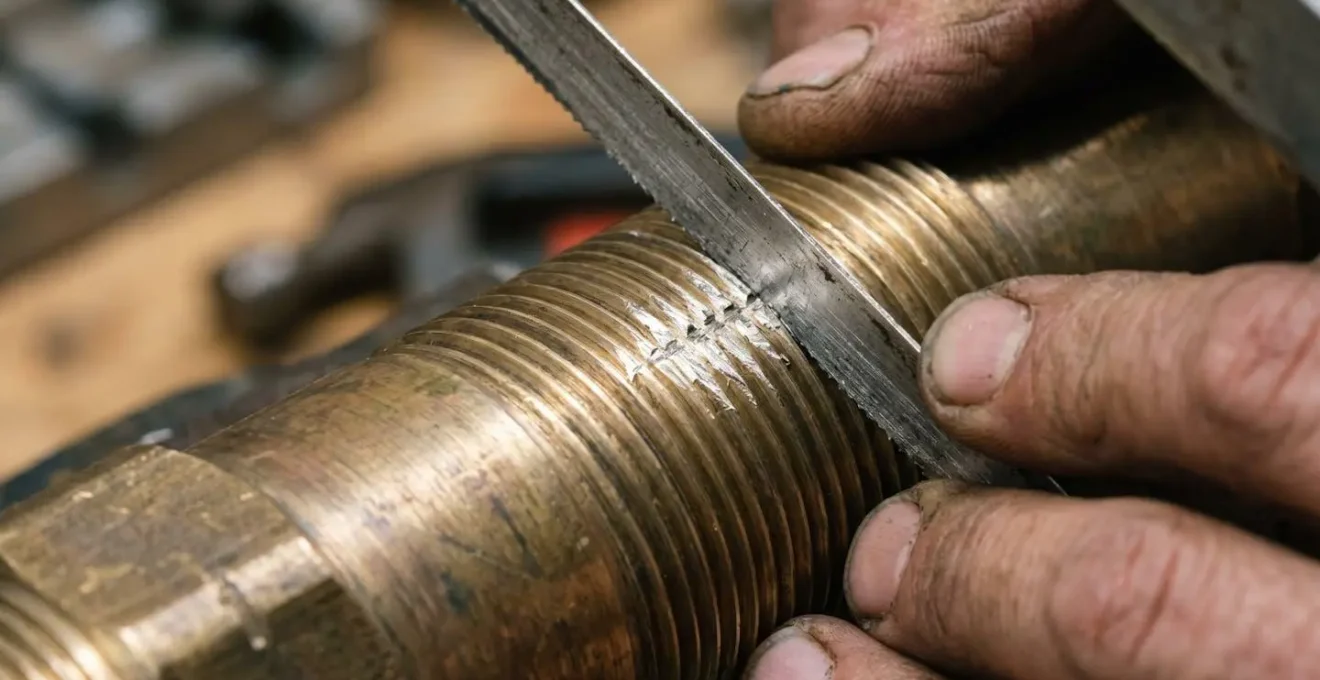

L’image ci-dessous illustre la création de ces marques d’accroche, un geste fondamental pour une étanchéité réussie à la filasse.

Une fois le raccord cardé et la filasse enroulée, l’application d’une pâte à joint n’a pas pour rôle principal de faire l’étanchéité. Elle sert de lubrifiant pour faciliter le vissage, protège les fibres de la corrosion et vient combler les derniers interstices. De plus, au contact de l’eau, la fibre de chanvre va légèrement gonfler (gonflement hydrique), perfectionnant ainsi l’étanchéité de manière dynamique.

Joints haute température : que choisir pour les raccords de panneaux solaires ?

Les circuits de chauffage solaire thermique présentent des contraintes spécifiques : des températures élevées et, surtout, des chocs thermiques répétés. Le fluide caloporteur peut atteindre des températures de pointe bien au-delà de celles d’un réseau sanitaire ou de chauffage classique. Le choix de l’étanchéité doit donc se faire sur la base de données techniques précises, notamment la température de service continue et la température maximale admissible en pointe.

Les résines anaérobies se déclinent en plusieurs formulations spécifiques. Une résine sanitaire standard est généralement conçue pour une plage allant jusqu’à +90°C, ce qui est insuffisant pour une application solaire. Il est impératif d’opter pour une résine « chauffage » ou « haute température », formulée pour résister à des températures continues de +100°C à +120°C, et des pointes encore plus élevées. Ces produits ont une structure moléculaire plus réticulée après polymérisation, ce qui leur confère une meilleure stabilité thermique.

Le tableau suivant, basé sur des données techniques de fabricants, compare les performances des différentes options pour mieux orienter le choix.

La filasse, de son côté, montre une excellente tenue en pointe jusqu’à +140°C, ce qui en fait une candidate viable. Cependant, sa faiblesse potentielle réside dans sa sensibilité aux cycles thermiques très rapides qui peuvent, à long terme, altérer la structure de la fibre. Pour valider la fiabilité des résines dans ces conditions, des tests rigoureux sont effectués.

L’erreur d’utiliser du joint fibre sur du gaz qui crée une fuite lente

L’utilisation d’un mauvais type de joint sur une installation de gaz est l’une des erreurs les plus dangereuses en plomberie. L’idée qu’un « joint est un joint » est une négligence grave. L’étanchéité au gaz (gaz naturel, butane, propane) ne répond pas aux mêmes règles que l’étanchéité à l’eau. Le problème principal est la compatibilité chimique entre le matériau du joint et la nature des hydrocarbures qui composent le gaz.

Les joints en fibre vulcanisée, couramment appelés « joints fibre rouges », sont conçus pour les réseaux d’eau. Leur principe d’étanchéité repose sur le léger gonflement de la fibre au contact de l’humidité, ce qui vient parfaire le serrage mécanique. Or, le gaz est anhydre (il ne contient pas d’eau) ; ce phénomène de gonflement ne se produit donc pas. Pire encore, sur le long terme, les hydrocarbures peuvent attaquer et dégrader la structure de certaines fibres non adaptées, les rendant poreuses. Cela crée une fuite lente et indétectable à l’odeur dans un premier temps, mais qui peut mener à une accumulation dangereuse de gaz.

Pour cette raison, la réglementation est formelle : il est impératif d’utiliser des joints spécifiquement conçus et certifiés pour le gaz. Ces joints sont généralement de type CNK (Caoutchouc Nitrile Klinger) ou d’autres élastomères synthétiques formulés pour être chimiquement inertes aux hydrocarbures. Ils ne se dégradent pas et assurent une étanchééité stable dans le temps. De même, pour les raccords filetés, si l’on utilise de la filasse, elle doit impérativement être associée à une pâte à joint certifiée pour le gaz. Selon les normes de sécurité en vigueur, un joint spécial gaz est obligatoire pour les installations gaz, différent du joint eau potable, car il garantit cette compatibilité chimique indispensable à la sécurité.

Quand remettre en eau après une étanchéité au téflon liquide ?

Le « téflon liquide » est une appellation commerciale courante pour désigner la résine anaérobie. La question du temps d’attente avant la remise en pression est donc directement liée à la vitesse de la réaction de polymérisation. Ce n’est pas un temps de « séchage » comme pour une peinture, mais un temps de réticulation chimique. Plusieurs facteurs influencent cette vitesse, le principal étant la température ambiante.

La réaction chimique de polymérisation est, comme beaucoup de réactions, thermodépendante. Plus il fait chaud, plus les molécules sont agitées et plus la réaction est rapide. Inversement, par temps froid, la réaction est considérablement ralentie. Les fabricants fournissent des tableaux de temps de prise qui sont essentiels à consulter. Typiquement, à une température standard de 20°C, une remise en pression partielle (quelques bars) peut souvent être effectuée après 15 à 30 minutes, ce qui est suffisant pour tester l’étanchéité. Cependant, pour atteindre la résistance mécanique et chimique finale et pouvoir supporter la pression maximale du réseau (par exemple 30 bars), il faut souvent attendre plusieurs heures. D’après les recommandations techniques du fabricant, on compte généralement 15 minutes à 4 bars et 2 heures à 30 bars à 20°C.

Si vous travaillez en hiver dans un local non chauffé à 5°C, ce temps peut être multiplié par deux ou trois. Ignorer cette dépendance à la température et remettre en pression trop tôt, c’est risquer de disloquer la structure polymère en cours de formation, ce qui compromettrait définitivement l’étanchéité. En cas de doute ou de conditions froides, l’utilisation d’un activateur peut accélérer la prise, ou il convient simplement de patienter plus longtemps. La patience est ici une composante directe de la réussite technique.

Comment poser un raccord rapide type « Gripp » sans chalumeau ni compétence en soudure ?

Le raccord rapide, qu’il soit de type « Gripp » (bicône) ou « Push-fit » (automatique), est une révolution pour les réparations d’urgence ou pour les installations sans outillage lourd. Son principe repose sur une étanchéité purement mécanique, qui ne nécessite ni chaleur, ni produit chimique, ni compétence en brasage. C’est la solution idéale pour intervenir rapidement sur une fuite, notamment pour des personnes non expertes en soudure.

Le raccord de type « Gripp » ou bicône fonctionne par compression. Une bague en laiton (la « bicone » ou « olive ») est glissée sur le tube. En vissant l’écrou du raccord, cette bague est écrasée entre le corps du raccord et l’écrou, venant ainsi mordre dans le cuivre et s’y sertir de manière parfaitement étanche. La clé du succès réside dans la propreté de la coupe du tube. Celui-ci doit être parfaitement perpendiculaire, ébavuré et non ovalisé. Une coupe de travers ou un tube déformé empêcherait la bague de se positionner correctement et créerait une fuite.

Le raccord « Push-fit » est encore plus simple. Il contient une bague d’accroche en acier inoxydable et un joint torique. Il suffit d’enfoncer le tube, préalablement ébavuré, dans le raccord jusqu’en butée. La bague crantée s’agrippe au tube et l’empêche de ressortir, tandis que le joint torique assure l’étanchéité. Ces raccords sont extrêmement fiables et supportent des pressions et températures élevées, comme le confirment les spécifications CSTB des raccords automatiques, qui valident une utilisation jusqu’à 90°C à 10 bars.

L’erreur d’utiliser du téflon sur un raccord à joint plat qui cause la fuite immédiate

Cette erreur est un grand classique qui provient d’une confusion fondamentale entre deux types d’étanchéité : l’étanchéité dans le filet et l’étanchéité par compression. Un raccord à joint plat (ou « à collet battu ») n’est pas conçu pour être étanche au niveau du filetage. Le rôle des filets est uniquement de fournir la force de serrage nécessaire pour comprimer le joint.

L’étanchéité est assurée à 100% par l’écrasement d’un joint (en fibre, caoutchouc, etc.) entre deux surfaces métalliques planes. Lorsque vous serrez l’écrou, les deux portées plates se rapprochent et compriment le joint, qui vient épouser les micro-défauts des surfaces et ainsi bloquer tout passage d’eau. Le principe est simple : plus on serre (dans une limite raisonnable), plus le joint s’écrase et plus l’étanchéité est forte. C’est un système d’étanchéité par compression axiale.

Enrouler du ruban téflon sur le filetage mâle avant de visser est non seulement inutile, mais contre-productif. Le téflon crée une surépaisseur dans les filets. Cette surépaisseur va empêcher un serrage complet du raccord. Vous aurez beau forcer sur la clé, l’écrou bloquera sur le téflon avant que les deux portées plates n’aient pu exercer une pression suffisante sur le joint. Le joint ne sera pas assez comprimé, laissant un chemin de fuite. C’est pourquoi, souvent, ce type de montage fuit immédiatement à la mise en eau. L’étanchéité dans le filet (téflon, filasse, résine) et l’étanchéité par joint plat sont deux systèmes mécaniquement incompatibles sur un même raccord.

Cuivre ou multicouche : quel matériau privilégier pour remplacer un tuyau éclaté en urgence ?

Face à une urgence comme un tuyau éclaté, le critère principal n’est pas tant la supériorité intrinsèque d’un matériau sur l’autre, mais la rapidité et la fiabilité de la mise en œuvre avec les outils disponibles. Dans ce contexte, le multicouche associé à des raccords automatiques présente des avantages logistiques décisifs. La réparation d’un tuyau en cuivre par brasure forte ou tendre nécessite un savoir-faire spécifique, un équipement de chauffe (chalumeau), et surtout, un environnement parfaitement sec, ce qui est rarement le cas lors d’une inondation.

Le multicouche, quant à lui, se coupe facilement avec une simple pince coupe-tube et se cintre à la main ou avec une cintreuse simple. L’assemblage avec des raccords rapides (type Push-fit ou Gripp) se fait à froid, sans flamme, et ne demande que quelques secondes. Ces raccords sont conçus pour être montés sur des matériaux divers, ce qui permet de passer facilement d’une vieille installation en cuivre à une réparation en multicouche. La fiabilité de ces connexions mécaniques est aujourd’hui éprouvée, avec une excellente résistance à la pression et aux variations de température.

En situation d’urgence, le cuivre reste une option valable si le plombier maîtrise parfaitement la soudure et dispose de l’équipement adéquat. Cependant, la combinaison multicouche et raccords automatiques offre une solution plus universelle, plus rapide et plus sûre pour la majorité des interventions critiques, en minimisant le temps de coupure d’eau et les risques liés à l’utilisation d’une flamme dans un environnement humide.

En définitive, que vous soyez un adepte de la filasse ou un partisan de la résine, la véritable compétence réside dans la compréhension des principes qui régissent chaque technique. Pour garantir des installations pérennes et sécurisées, l’étape suivante consiste à intégrer ce diagnostic chimique et mécanique dans chaque décision sur le chantier.
