Comment dimensionner vos radiateurs pour une pompe à chaleur sans perdre 30% de rendement ?

Vous venez de remplacer votre vieille chaudière fioul énergivore par une pompe à chaleur flambant neuve, promise comme économique et écologique. Pourtant, la déception est palpable : la maison peine à chauffer, certains radiateurs restent tièdes, et la consommation électrique s’envole, loin des économies annoncées. Cette situation, frustrante et coûteuse, est malheureusement très fréquente. L’erreur commune est de se focaliser sur la puissance de la PAC, en oubliant un facteur bien plus critique : la capacité de vos radiateurs et de votre réseau de chauffage à fonctionner efficacement avec une eau beaucoup moins chaude.

Le passage d’une chaudière haute température (eau à 70-80°C) à une PAC basse température (eau à 45-55°C) est un véritable changement de paradigme. Il ne s’agit pas d’un simple remplacement d’appareil, mais de la conversion de tout votre système de chauffage. Mais si la véritable clé n’était pas de tout remplacer à grands frais, mais d’abord de diagnostiquer précisément votre installation existante ? La performance de votre PAC se cache moins dans la modernité de vos radiateurs que dans la propreté méticuleuse de votre réseau et l’équilibre hydraulique global de l’installation.

Cet article n’est pas un catalogue de produits. C’est le guide d’un thermicien conseil indépendant. Nous allons analyser, point par point, chaque composant de votre circuit de chauffage. De la nature de vos radiateurs à l’état de votre tuyauterie, vous apprendrez à identifier les goulots d’étranglement qui peuvent saboter jusqu’à 30% du rendement de votre investissement et comment y remédier concrètement.

Pour naviguer efficacement à travers les différents points de contrôle de votre installation, voici le plan que nous allons suivre. Chaque section aborde un élément crucial de votre écosystème de chauffage, vous donnant les clés pour un diagnostic complet et des actions ciblées.

Pourquoi un radiateur en fonte chauffe-t-il différemment d’un modèle en acier ?

L’idée reçue est tenace : les vieux radiateurs en fonte seraient incompatibles avec une pompe à chaleur. C’est à la fois vrai et faux. Le véritable enjeu n’est pas le matériau, mais la physique de l’échange thermique. Un radiateur en fonte possède une forte inertie thermique : il met longtemps à chauffer car il contient un grand volume d’eau, mais il restitue la chaleur longuement, même lorsque la PAC est en pause. À l’inverse, un radiateur en acier ou en aluminium a une faible inertie : il chauffe très vite et refroidit tout aussi rapidement. Avec une chaudière fioul envoyant de l’eau à 80°C, la puissance était telle que tous les radiateurs finissaient par chauffer. Avec une PAC, qui fonctionne de manière optimale avec une eau à 45°C, la surface d’échange devient primordiale.

Vos radiateurs en fonte peuvent donc être conservés, à condition qu’ils soient suffisamment dimensionnés pour compenser la température d’eau plus faible. Un radiateur qui était « juste » en taille avec une chaudière fioul sera probablement sous-dimensionné pour une PAC. L’objectif est de pouvoir chauffer la pièce avec une eau à basse température. Si vos radiateurs sont trop petits, la PAC devra augmenter la température de l’eau pour compenser, ce qui fera chuter drastiquement son efficacité. En effet, le COP moyen atteint 3,4 pour les PAC récentes, mais il chute à 2,8 si elles sont connectées à des radiateurs haute température non adaptés. Cela représente une perte de rendement de près de 20% uniquement due à des émetteurs inadaptés.

La différence fondamentale réside dans le mode de diffusion de la chaleur. La fonte rayonne une chaleur douce et continue, très confortable, tandis que l’acier chauffe principalement par convection, en déplaçant l’air. Dans le paradigme basse température, un grand radiateur en fonte peut s’avérer plus confortable et efficace qu’un petit modèle en acier, car il maintiendra une température stable plus longtemps, limitant les cycles de démarrage de la PAC.

Comment positionner les thermostats d’ambiance pour éviter les zones froides ?

Avec une chaudière traditionnelle, le thermostat d’ambiance agissait souvent comme un simple interrupteur « tout ou rien ». Avec une pompe à chaleur, la régulation est beaucoup plus fine et essentielle à la performance. Un mauvais positionnement du thermostat peut tromper la PAC, créer de l’inconfort et générer une surconsommation. La règle d’or est de le placer dans la zone de vie principale, à environ 1,50 mètre du sol, sur un mur intérieur. Il doit impérativement être éloigné des sources pouvant fausser sa mesure : loin des rayons directs du soleil, des courants d’air (portes, fenêtres), des lampes, de la télévision ou d’un radiateur.

Placer le thermostat dans un couloir froid, par exemple, forcera la PAC à fonctionner en continu pour atteindre une consigne irréaliste, surchauffant les pièces de vie. À l’inverse, le placer près d’une cheminée ou dans une cuisine ensoleillée lui fera croire que la maison est chaude, coupant le chauffage trop tôt et laissant le reste de la maison dans le froid. Pour une vision claire de la répartition des flux de chaleur, le schéma suivant illustre le positionnement idéal des sondes et thermostats dans une habitation.

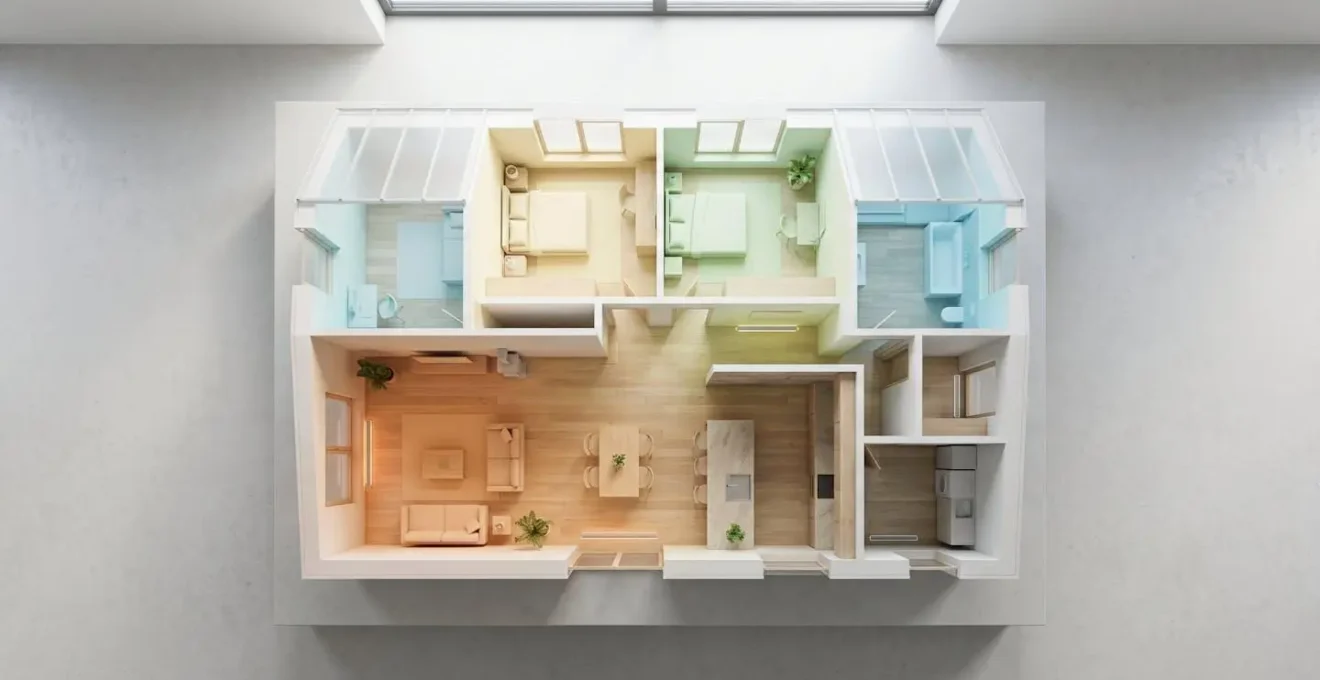

Comme le montre cette vue d’ensemble, l’objectif est de placer le capteur dans une zone représentative de la température moyenne ressentie. Idéalement, la régulation d’une PAC moderne ne devrait pas reposer sur un seul thermostat d’ambiance, mais sur une loi d’eau. Ce système ajuste la température de départ de l’eau de chauffage en fonction de la température extérieure. Les robinets thermostatiques sur chaque radiateur se chargent ensuite d’affiner la température pièce par pièce. Le thermostat d’ambiance devient alors une simple correction ou une sécurité, et non plus le pilote principal de l’installation.

Monotube ou bitube : quel système de distribution permet un équilibrage facile ?

C’est l’un des points les plus critiques et souvent ignorés lors du passage à une pompe à chaleur. Votre réseau de tuyauterie peut être de type « bitube » (le standard moderne) ou « monotube » (fréquent dans les constructions des années 60-80). En bitube, chaque radiateur est alimenté indépendamment par deux tuyaux (un pour l’aller, un pour le retour), garantissant une température d’eau quasi identique pour tous. En monotube, les radiateurs sont montés en série sur une seule et même boucle. L’eau traverse le premier radiateur, se refroidit légèrement, puis passe au suivant, et ainsi de suite. Le dernier radiateur de la boucle reçoit donc une eau bien plus froide que le premier.

Tant que l’eau de la chaudière était à 80°C, la chute de température restait gérable. Mais avec une PAC qui envoie de l’eau à 45°C, un système monotube devient une catastrophe. Le dernier radiateur peut recevoir une eau à 30-35°C, une température totalement insuffisante pour chauffer. L’équilibrage est un cauchemar et le rendement de la PAC s’effondre, car elle ne parvient jamais à atteindre un delta de température (différence entre aller et retour) optimal. Le tableau suivant synthétise les différences cruciales entre les deux systèmes.

Identifier votre type de réseau est donc non-négociable. Observez vos radiateurs : si un seul tuyau entre et sort avec une vanne spécifique (à 3 ou 4 voies), ou si deux tuyaux partent du même point vers le radiateur, il s’agit probablement d’un montage monotube. Si vous avez le moindre doute, faites vérifier par un professionnel avant même de choisir votre PAC.

L’erreur de changer la chaudière sans désembouer qui tue le nouvel appareil en 2 ans

Au fil des décennies, un mélange d’eau, d’air et de corrosion a créé des boues et des dépôts métalliques dans votre ancien circuit de chauffage. Votre vieille chaudière en fonte, robuste et dotée de larges conduits, tolérait cette « pollution ». Une pompe à chaleur, en revanche, est un appareil de précision. Son composant le plus sensible, l’échangeur à plaques, possède des canaux de circulation extrêmement fins, de l’ordre du millimètre. Si vous connectez votre nouvelle PAC à un réseau non nettoyé, ces boues vont immédiatement venir colmater l’échangeur.

Les conséquences sont rapides et désastreuses. L’échange thermique ne se fait plus correctement, le circulateur de la PAC force, s’use prématurément, et le rendement s’effondre. Selon les données techniques des installateurs professionnels, une couche de seulement 1 mm de boue peut réduire l’échange thermique de 15%. Cela oblige la PAC à compenser en augmentant la température de l’eau, entraînant une chute du COP de 12% et une usure accélérée qui peut mettre l’appareil hors service en 2 à 3 ans. Le désembouage n’est donc pas une option, c’est une étape obligatoire pour assurer la survie de votre investissement.

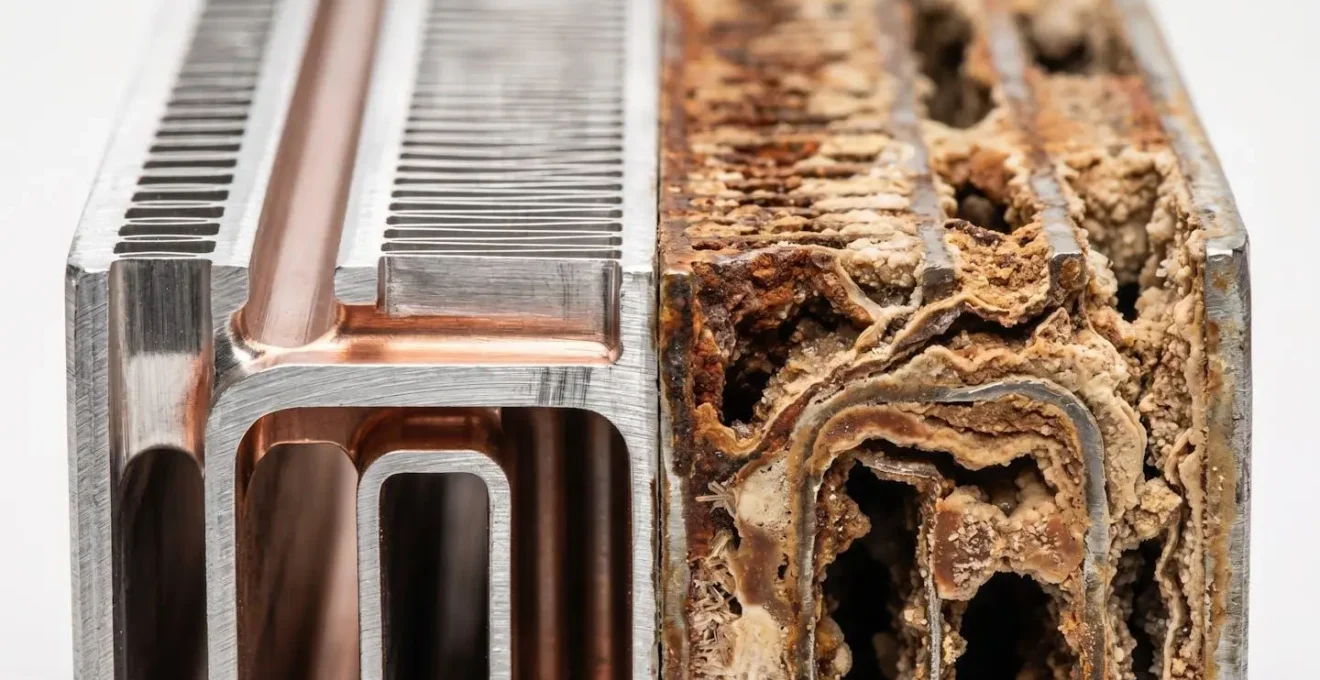

Le visuel ci-dessus montre clairement l’impact de la boue sur les canaux d’un échangeur. Un désembouage chimique simple ne suffit souvent pas. Un désembouage hydrodynamique, réalisé avec une machine spécifique qui envoie des impulsions d’eau et d’air dans le circuit, est la seule méthode réellement efficace. Cette intervention doit être complétée par l’installation d’un pot à boue magnétique sur le circuit de retour, qui capturera les particules métalliques en continu.

Quand installer une bouteille de découplage pour protéger votre circulateur ?

La bouteille de découplage, aussi appelée « casse-pression », est un réservoir tampon qui crée une indépendance hydraulique entre le circuit de la pompe à chaleur (le circuit primaire) et le circuit des radiateurs (le circuit secondaire). Son installation n’est pas systématique, mais elle devient indispensable dans certains cas précis pour protéger la PAC contre les cycles courts, un phénomène très destructeur. Un cycle court se produit lorsque la PAC démarre, atteint très vite sa consigne, s’arrête, puis redémarre quelques minutes plus tard. Ces démarrages/arrêts incessants usent prématurément le compresseur, pièce la plus chère de la machine.

Le principal facteur de risque est un volume d’eau insuffisant dans le circuit de chauffage. Une PAC a besoin d’un volume d’eau minimum pour fonctionner sur des plages de temps raisonnables. Si votre installation est petite ou principalement composée de radiateurs en acier (qui contiennent peu d’eau), le volume peut être trop faible. De même, si une grande partie de vos radiateurs est équipée de robinets thermostatiques qui peuvent se fermer tous en même temps (par exemple, si le soleil tape sur plusieurs pièces), le volume d’eau en circulation peut chuter brutalement, provoquant des cycles courts. Dans ces situations, la bouteille de découplage sert de « réserve » tampon.

Les normes d’installation sont claires : une bouteille de découplage est recommandée si le volume d’eau dans le circuit est inférieur à 10 litres par kilowatt (kW) de puissance de la PAC. Elle est également préconisée si plus de 70% des radiateurs sont équipés de robinets thermostatiques. Un autre cas d’usage typique est celui des installations mixtes, combinant un plancher chauffant (qui demande un grand débit et une basse température) avec des radiateurs (qui ont des besoins différents). La bouteille permet alors à chaque circuit de fonctionner à son propre rythme sans perturber l’autre, protégeant le circulateur de la PAC qui n’a plus à lutter contre des pertes de charge variables.

Radiateur froid en bas : est-ce de la boue ou un problème de circulateur ?

Un radiateur qui reste froid dans sa partie inférieure alors qu’il est chaud en haut est un symptôme classique qui inquiète de nombreux propriétaires. Dans la grande majorité des cas, ce phénomène a deux causes principales : l’accumulation de boue ou un problème d’équilibrage du réseau. La boue, plus dense que l’eau, se dépose naturellement dans les points bas du circuit, notamment au bas des radiateurs, créant une barrière qui empêche l’eau chaude de circuler. Un circulateur sous-dimensionné ou réglé sur une vitesse trop faible peut également manquer de « poussée » pour irriguer correctement tous les radiateurs, en particulier les plus éloignés.

Alors, comment faire la différence ? Une étude de terrain récente sur des interventions de dépannage apporte un éclairage précieux. D’après une analyse de 120 interventions pour des radiateurs froids, 45% des cas étaient directement liés à une accumulation de boue. Cependant, 30% provenaient d’un mauvais équilibrage du réseau, et 15% d’un débit général insuffisant du circulateur. L’air dans le circuit ne représentait que 10% des cas. Cela montre que si la boue est l’accusé principal, les problèmes de débit et de répartition sont loin d’être négligeables.

Heureusement, il existe un test simple pour poser un premier diagnostic. Le test décisif consiste à fermer tous les autres radiateurs de la maison, à l’exception de celui qui pose problème, et à laisser la PAC fonctionner pendant une trentaine de minutes. Si le radiateur devient chaud sur toute sa surface, le problème n’est pas la boue mais bien l’équilibrage hydraulique : l’eau « préfère » passer par les autres radiateurs qui offrent moins de résistance. Si, au contraire, le radiateur reste froid en bas malgré cette isolation, alors l’embouage est la cause la plus probable. Dans le premier cas, un réglage des « tés de réglage » sur chaque radiateur s’impose. Dans le second, un désembouage est inévitable.

Comment savoir si vos vieux radiateurs sont compatibles avec les têtes connectées ?

Les têtes thermostatiques connectées (ou intelligentes) sont un excellent complément à une pompe à chaleur. Elles permettent de programmer des températures différentes par pièce et par plage horaire, et surtout d’anticiper les besoins de chauffage. En communiquant entre elles et avec la PAC, elles permettent de lisser la demande et d’optimiser le fonctionnement en basse température. Les mesures terrain démontrent que l’anticipation permise par ces têtes peut abaisser la température de départ d’eau de 3 à 5°C, ce qui se traduit par une augmentation du COP de 0,2 à 0,4 point, soit une économie non négligeable.

Cependant, tous les corps de vannes thermostatiques installés sur vos vieux radiateurs ne sont pas compatibles avec les têtes connectées modernes. La compatibilité dépend principalement du pas de vis du corps de vanne. Heureusement, le standard européen est très répandu : il s’agit du format M30x1.5. La plupart des grandes marques de têtes connectées (Netatmo, Tado, Somfy, etc.) sont nativement compatibles avec ce format. Pour le savoir, il vous suffit de dévisser une de vos têtes manuelles actuelles et de mesurer le diamètre du filetage : s’il fait 30 mm, vous êtes sauvés.

Si vous avez un ancien standard, comme le M28x1.5, pas de panique. La plupart des fabricants de têtes connectées fournissent des adaptateurs, souvent inclus dans la boîte ou vendus séparément pour quelques euros. La situation se complique avec des marques propriétaires plus anciennes, comme certains modèles Danfoss (qui nécessitent un adaptateur à clip spécifique, le « RA ») ou Giacomini. Pour ces derniers, la compatibilité est plus rare et les adaptateurs plus difficiles à trouver. Avant tout achat, il est donc impératif de démonter une tête thermostatique et d’identifier le type de corps de vanne, quitte à prendre une photo et à la montrer à un vendeur spécialisé.

PAC Air-Eau : est-ce vraiment rentable pour une maison mal isolée dans le Nord ?

Installer une pompe à chaleur dans une maison mal isolée, une « passoire thermique » (classée F ou G au DPE), est l’une des erreurs les plus coûteuses qu’un propriétaire puisse faire, surtout dans une région aux hivers froids comme le Nord. Le principe d’une PAC est d’extraire les calories de l’air extérieur. Or, plus il fait froid dehors, plus son rendement (le fameux COP) diminue. Dans une maison qui subit d’importantes déperditions thermiques, la PAC devra fonctionner en permanence à plein régime par temps froid. Lorsque la température extérieure passera sous un certain seuil (souvent entre -5°C et -7°C), son rendement deviendra si faible qu’elle devra faire appel à sa résistance électrique d’appoint. À ce moment, votre PAC se transforme en un simple radiateur électrique géant, et votre facture d’électricité explose.

Une analyse économique réalisée dans les Hauts-de-France sur une maison de 130m² classée G est édifiante : avec une PAC standard, le COP chutait à 1,8 dès -7°C (à peine mieux qu’un convecteur), la résistance d’appoint tournait en permanence et la facture de chauffage annuelle atteignait 3500€. Dans ce contexte, l’installation d’une PAC seule n’est absolument pas rentable. La priorité absolue est de réduire les déperditions. L’isolation n’est pas une dépense, c’est l’investissement qui rendra celui de la PAC pertinent.

La solution n’est pas de renoncer à la PAC, mais de l’intégrer dans un plan de rénovation par étapes logiques. Inutile de tout faire en une fois si le budget ne le permet pas. Voici une feuille de route réaliste :

1. Année 1 : Isoler les combles. C’est l’action la plus rentable, responsable de 30% des déperditions, avec un retour sur investissement de 3 à 4 ans. Parallèlement, on peut remplacer 2 ou 3 radiateurs dans les pièces de vie par des modèles basse température surdimensionnés.
2. Année 2 : Installer la pompe à chaleur. Grâce à l’isolation des combles, les besoins de chauffage ont déjà diminué. Une PAC standard, même fonctionnant à 55°C, sera désormais suffisante et son rendement sera préservé.
3. Année 3 et suivantes : Poursuivre la rénovation. Le changement des fenêtres si elles sont en simple vitrage (gain de 15%), puis l’isolation des murs par l’extérieur (plus lourd mais très efficace) viendront parfaire la performance globale.

Cette approche par étapes permet de lisser l’investissement tout en s’assurant que chaque euro dépensé contribue réellement à réduire la facture énergétique sur le long terme.

Pour garantir la rentabilité de votre investissement et le confort de votre foyer, la première étape est un audit complet et honnête de votre système de chauffage existant. Faites appel à un thermicien conseil indépendant pour obtenir un diagnostic précis avant de signer le moindre devis d’installation.
