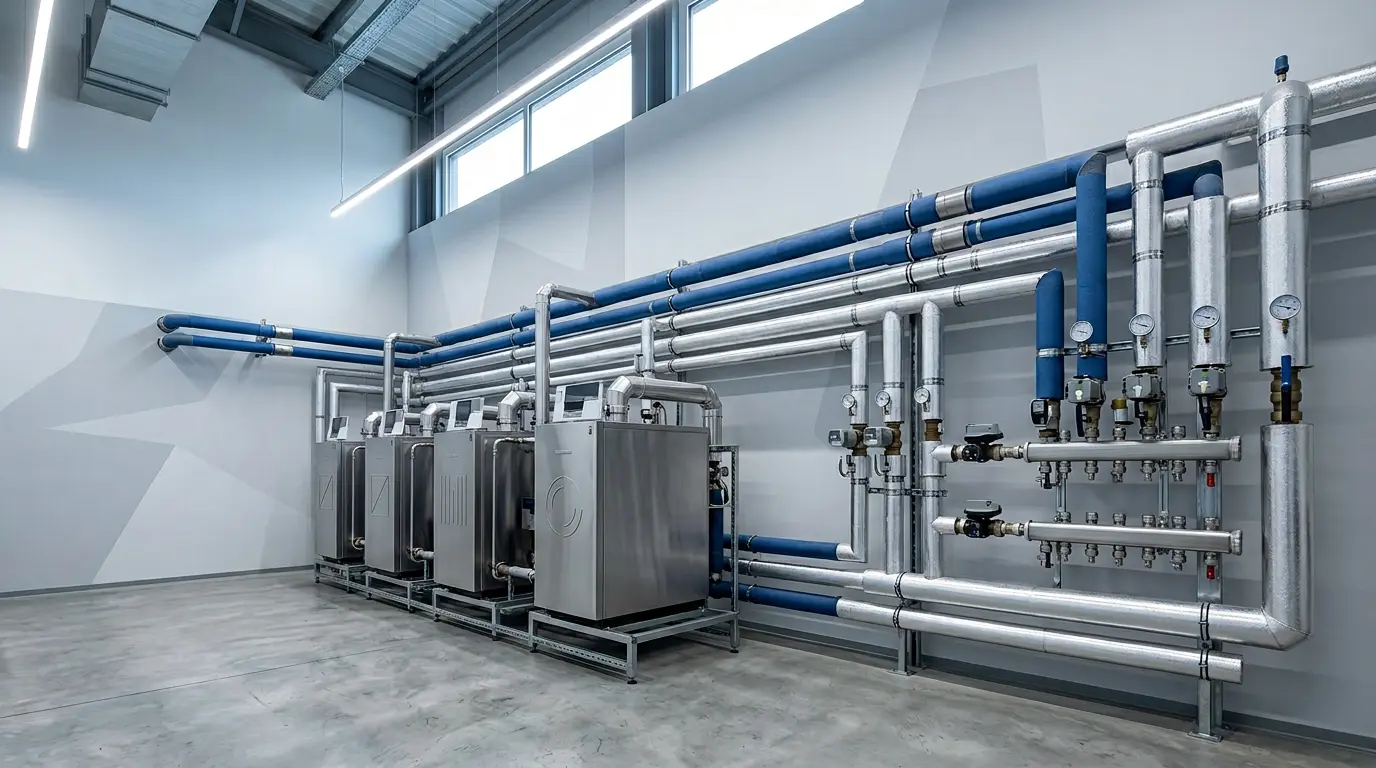

Atteindre 20% d’économies sur une chaufferie en cascade ne dépend pas du matériel, mais de l’élimination des « fuites de performance » invisibles qui sabotent le rendement au quotidien.
- Une mauvaise gestion du pH ou des consignes de la GTC peut annuler les bénéfices de la condensation.
- Des défauts physiques comme des vannes non calorifugées ou une amenée d’air sous-dimensionnée créent une surconsommation constante et non détectée.
Recommandation : Auditez votre installation au-delà des réglages de base en vous concentrant sur les points de déperdition physique, les paramètres de régulation fine et la conformité réglementaire.
En tant qu’exploitant de chaufferie, la promesse d’une réduction de 20% de la consommation de gaz grâce à l’optimisation d’une cascade de chaudières semble à la fois séduisante et complexe. La plupart des guides se concentrent sur des conseils génériques : bien régler la loi d’eau, entretenir le matériel ou installer une GTC. Si ces actions sont nécessaires, elles ne constituent que la partie visible de l’iceberg et suffisent rarement à atteindre un tel niveau de performance. La réalité du terrain est plus subtile et souvent plus frustrante : malgré un matériel moderne et une régulation en place, les factures énergétiques restent obstinément élevées.
La cause de cet écart entre le rendement théorique et le rendement réel se niche dans une multitude de détails techniques souvent ignorés. Ces « fuites de performance » agissent comme des freins silencieux : un pH d’eau de chauffage légèrement décalé, une vanne oubliée dans un coin qui rayonne autant qu’un radiateur, ou un paramètre de cascade qui force les chaudières à fonctionner hors de leur plage de modulation optimale. Ces défauts, individuellement mineurs, s’additionnent pour créer une surconsommation significative et permanente.
Cet article adopte une approche d’ingénieur en efficacité énergétique. Nous n’allons pas répéter les évidences. Notre objectif est de vous fournir les clés pour diagnostiquer et corriger ces fuites de performance. Nous plongerons dans la chimie de l’eau, la physique des transferts thermiques, la logique des automates de régulation et les contraintes réglementaires. En comprenant le « pourquoi » derrière chaque point de défaillance potentiel, vous serez en mesure de transformer votre chaufferie en un système véritablement optimisé, capable de délivrer les économies promises.
Pour vous guider dans cette démarche de diagnostic systémique, cet article est structuré autour des points de contrôle essentiels, des plus insidieux aux plus stratégiques. Chaque section aborde une source de perte potentielle et vous donne les moyens de l’identifier et de la corriger.
Sommaire : Guide d’optimisation avancée pour chaufferies en cascade
- Pourquoi le pH de l’eau de chauffage détruit-il les corps de chauffe en alu ?
- Comment calorifuger les vannes complexes pour supprimer la chaufferie « sauna » ?
- GTC ou GTB : quel niveau de pilotage pour une chaufferie de 500kW ?
- L’erreur de sous-dimensionner l’amenée d’air qui met la chaudière en sécurité
- Quand faire rééprouver les réservoirs sous pression pour rester dans la légalité ?
- L’erreur de paramétrage de la GTC qui surconsomme 20% d’énergie
- Quand remplacer les colonnes montantes en acier galvanisé avant la rupture ?
- Plombier ou climaticien : qui appeler pour optimiser une installation thermique complexe ?
Pourquoi le pH de l’eau de chauffage détruit-il les corps de chauffe en alu ?
C’est une fuite de performance chimique, lente et destructrice. L’utilisation de corps de chauffe en aluminium-silicium dans les chaudières à condensation modernes a permis des gains de poids et d’efficacité de transfert thermique considérables. Cependant, ce matériau présente une vulnérabilité critique : sa sensibilité à la qualité de l’eau, et plus particulièrement au pH. Un pH inadapté ne réduit pas seulement le rendement, il engage un processus de corrosion qui peut mener à la destruction prématurée de l’échangeur, une pièce maîtresse de l’installation.
Le problème réside dans la nature amphotère de l’aluminium. Il se corrode en milieu trop acide comme en milieu trop basique. Des analyses techniques précises montrent que la corrosion de l’aluminium intervient si le pH est inférieur à 4,5 ou supérieur à 8,5. Dans une boucle de chauffage, où cohabitent souvent différents métaux (cuivre, acier, laiton), la tendance naturelle est à une augmentation du pH. Sans contrôle, l’eau peut rapidement devenir trop agressive pour l’aluminium, le « ronger » de l’intérieur et créer des boues qui vont colmater le circuit et dégrader les performances des circulateurs.
Ignorer le pH, c’est donc accepter une dégradation progressive du rendement de l’échange thermique et s’exposer à une panne majeure et coûteuse. Pour protéger cet investissement, une stratégie de traitement d’eau proactive est non-négociable. Elle repose sur plusieurs piliers :
- Maintien du pH dans la plage de sécurité de 8,2 à 8,5, qui offre le meilleur compromis pour tous les matériaux du circuit.
- Réduction de la conductivité de l’eau via un système de déminéralisation, visant une valeur inférieure à 100 µS/cm pour limiter les courants galvaniques.
- Utilisation d’inhibiteurs de corrosion et de systèmes de dégazage pour éliminer l’oxygène dissous, autre facteur aggravant.
Le suivi régulier par des analyses d’eau permet de détecter toute dérive avant qu’elle ne cause des dommages irréversibles. C’est un acte de maintenance préventive fondamental pour la pérennité et l’efficacité de l’installation.
Comment calorifuger les vannes complexes pour supprimer la chaufferie « sauna » ?
L’effet « sauna » dans une chaufferie n’est pas une fatalité, c’est le symptôme d’une fuite de performance thermique massive et souvent sous-estimée. Si les tuyauteries rectilignes sont généralement calorifugées, les points singuliers comme les vannes, les brides, les filtres ou les pompes sont fréquemment laissés nus. Or, ces éléments agissent comme de puissants radiateurs, dissipant une quantité d’énergie considérable dans un local qui n’a pas besoin d’être chauffé.
L’ordre de grandeur est parlant : les calculs de déperditions montrent qu’une seule vanne DN100 non isolée sur un réseau à 180°C dissipe autant d’énergie que cinq radiateurs domestiques. Multiplié par le nombre de points singuliers dans une chaufferie, le gaspillage devient colossal. Cette chaleur perdue doit être compensée par une production supplémentaire des chaudières, entraînant une surconsommation de gaz directe et quantifiable. De plus, cette surchauffe ambiante peut accélérer le vieillissement des composants électroniques de la régulation et des équipements électriques.

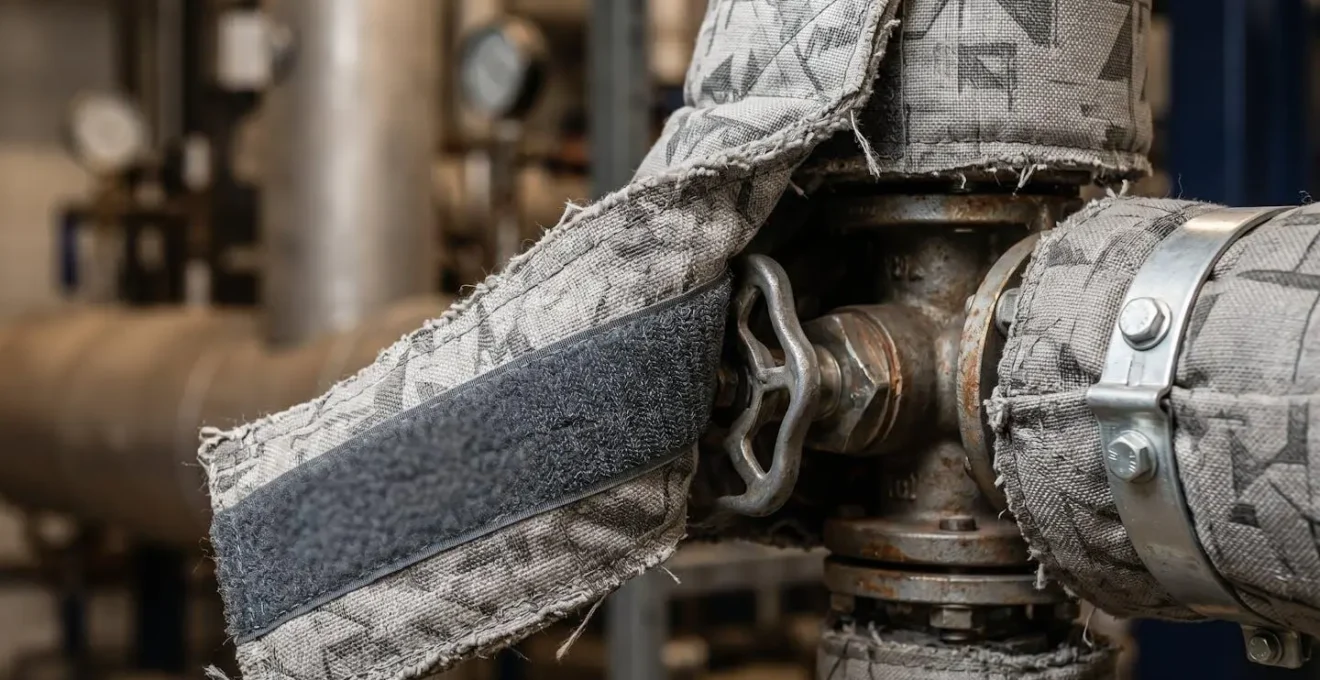

La solution consiste à utiliser des matelas isolants souples et démontables. Contrairement au calorifugeage rigide en coquilles, ces enveloppes textiles garnies d’isolant (laine de roche, fibre céramique) sont conçues sur mesure pour épouser parfaitement les formes complexes des vannes et autres équipements. Leur principal avantage est qu’elles peuvent être facilement retirées pour les opérations de maintenance (manœuvre de la vanne, nettoyage du filtre) et remises en place, garantissant une isolation permanente.
Étude de Cas : Le retour sur investissement du calorifugeage
La Résidence des Tilleuls, comptant 80 logements, illustre parfaitement ce gain. L’investissement de 4 680€ pour l’isolation de 260 mètres de réseau, incluant de nombreux points singuliers, a permis une économie estimée à 15% sur la consommation annuelle. Cette réduction de 6 750 kWh garantit un retour sur investissement très rapide, accéléré par les primes CEE. L’analyse par thermographie infrarouge avant l’intervention était sans appel : les couloirs techniques agissaient comme des radiateurs géants, une perte nette d’énergie désormais stoppée.
L’installation de ces matelas est une action à gain rapide. Elle réduit immédiatement la consommation de combustible, améliore la sécurité en abaissant les températures de surface et contribue à un meilleur environnement de travail pour le personnel de maintenance.
GTC ou GTB : quel niveau de pilotage pour une chaufferie de 500kW ?
Le choix entre une Gestion Technique Centralisée (GTC) et une Gestion Technique du Bâtiment (GTB) est une décision stratégique qui conditionne le potentiel d’optimisation d’une chaufferie de 500 kW. Souvent confondus, ces deux systèmes n’offrent pas le même niveau d’intelligence ni le même retour sur investissement. Opter pour le mauvais système, c’est se priver d’une part significative des économies d’énergie potentielles, qui, selon les retours d’expérience, peuvent atteindre 15 à 30% avec un système de classe A ou B.
La GTC est un système mono-lot. Dans notre contexte, elle se concentre exclusivement sur le pilotage du lot CVC (Chauffage, Ventilation, Climatisation). Elle gère les chaudières, les circulateurs et les vannes, mais opère en vase clos, sans communiquer avec les autres systèmes du bâtiment (éclairage, stores, contrôle d’accès…). La GTB, quant à elle, est multi-lots. Elle est une couche de supervision supérieure qui intègre et fait dialoguer l’ensemble des équipements techniques. Elle peut, par exemple, anticiper un besoin de chauffage en fonction du taux d’occupation détecté par le contrôle d’accès ou réduire la consigne si l’éclairage est éteint dans une zone.
Pour une chaufferie de 500 kW, qui dessert généralement un bâtiment tertiaire ou un grand ensemble résidentiel, la GTB est presque toujours le choix le plus pertinent pour maximiser les économies. Elle permet une gestion énergétique globale et dynamique, bien plus fine qu’une GTC. Ce choix est d’autant plus crucial avec l’entrée en vigueur du décret BACS (Building Automation & Control Systems), qui impose l’installation d’un système d’automatisation et de contrôle pour les bâtiments tertiaires de grande puissance. Une GTB moderne, utilisant des protocoles ouverts comme BACnet ou Modbus, est non seulement conforme à cette réglementation, mais elle est également éligible à des aides financières significatives comme la fiche CEE BAT-TH-116.
Le tableau suivant synthétise les différences clés pour guider votre décision, en gardant à l’esprit qu’une GTB, bien que plus coûteuse à l’achat, offre un retour sur investissement bien plus rapide grâce à sa performance supérieure et aux aides disponibles.
| Critère | GTC (mono-lot) | GTB (multi-lots) |
|---|---|---|
| Périmètre | Chaufferie uniquement | CVC + éclairage + autres |
| Protocoles | Souvent propriétaire | BACnet, Modbus, KNX |
| Éligibilité CEE | Non éligible seule | Éligible BAT-TH-116 |
| Classe possible | Non classée | A, B ou C |
| ROI typique | 5-7 ans | 3-4 ans avec CEE |
| Conformité BACS | Non conforme seule | Conforme si classe C+ |
L’erreur de sous-dimensionner l’amenée d’air qui met la chaudière en sécurité
C’est une erreur de conception fondamentale qui sabote la performance à la source. Une chaudière à gaz, pour fonctionner correctement, a besoin d’un « carburant » (le gaz) et d’un « comburant » (l’oxygène de l’air). Si l’amenée d’air en chaufferie est sous-dimensionnée, la combustion devient incomplète. Ce phénomène entraîne une cascade de problèmes : une chute drastique du rendement, la production de monoxyde de carbone (CO) dangereux, l’encrassement accéléré du corps de chauffe et, finalement, la mise en sécurité de l’installation par les sondes de combustion ou de dépression.
L’erreur la plus commune est de calculer la section de la grille d’entrée d’air en se basant uniquement sur la puissance des chaudières, sans tenir compte des pertes de charge du circuit de ventilation. Une grille anti-volatile, une moustiquaire, un coude dans le conduit ou même un vent défavorable sont autant d’obstacles qui freinent l’entrée de l’air et créent une dépression dans le local. La réglementation est claire et fixe la limite à ne pas dépasser : la dépression en chaufferie doit rester inférieure à une valeur très faible. En effet, il faut veiller à respecter les 2,5 Pa maximum pour les pertes de charge du système d’entrée d’air, conformément à l’arrêté du 23 juin 1978.
Dépasser cette valeur signifie que la chaudière « peine » à aspirer l’air dont elle a besoin, un peu comme un marathonien qui essaierait de courir en respirant à travers une paille. Le dimensionnement correct est donc un exercice qui va au-delà d’une simple règle de trois. Il impose une approche méthodique pour garantir un apport d’air suffisant en toutes circonstances, en intégrant une marge de sécurité pour compenser le colmatage progressif des grilles.
Un diagnostic simple consiste à mesurer la dépression du local lorsque toutes les chaudières fonctionnent à pleine puissance. Si la valeur s’approche ou dépasse les 2,5 Pa (voire 5 Pa selon les configurations), une action corrective est impérative. Cela peut passer par l’agrandissement de la ventilation basse, le nettoyage des grilles existantes ou l’installation d’une ventilation mécanique asservie au fonctionnement des brûleurs. Ignorer ce point, c’est s’assurer des pannes à répétition et un rendement médiocre.
Quand faire rééprouver les réservoirs sous pression pour rester dans la légalité ?
C’est une question de conformité réglementaire et de sécurité qui a un impact direct sur la continuité de l’exploitation. Les vases d’expansion, les ballons tampons et autres réservoirs d’eau chaude sanitaire sont des Équipements Sous Pression (ESP). À ce titre, ils sont soumis à une réglementation stricte qui impose un suivi en service rigoureux, incluant des inspections et des requalifications périodiques. Ignorer ces obligations, c’est s’exposer à des sanctions administratives, à un refus d’indemnisation de l’assurance en cas de sinistre, et surtout, à un risque d’accident grave.
La réglementation (principalement l’arrêté du 20 novembre 2017) définit les échéances en fonction de la nature de l’équipement, de son volume et de la pression maximale admissible. Pour les exploitants de chaufferie, deux échéances principales sont à retenir pour les équipements les plus courants (vases d’expansion, ballons) :
- L’inspection périodique : Elle doit être réalisée par une personne compétente. Elle comprend un contrôle visuel extérieur et intérieur (si possible), une vérification des accessoires de sécurité (soupapes, manomètres) et du bon fonctionnement général. La périodicité maximale est généralement de 48 mois (4 ans).
- La requalification périodique : C’est une opération bien plus lourde, qui doit être effectuée par un organisme habilité (comme l’APAVE, Bureau Veritas, etc.). Elle inclut une inspection complète et une épreuve hydraulique (mise en pression avec de l’eau à 1,5 fois la pression de service) pour vérifier la résistance structurelle de l’équipement. La périodicité maximale pour cette opération est de 10 ans.
La principale fuite de performance ici est organisationnelle. L’oubli d’une échéance de requalification peut entraîner une mise à l’arrêt administrative de l’installation jusqu’à sa mise en conformité. Il est donc impératif de tenir un registre de suivi des ESP, listant chaque équipement avec sa date de mise en service et les dates des dernières et prochaines interventions réglementaires. Anticiper ces opérations permet de les planifier durant les périodes de faible activité et d’éviter une interruption de service en pleine saison de chauffe.
L’erreur de paramétrage de la GTC qui surconsomme 20% d’énergie
Posséder une GTC performante est une chose, l’exploiter à son plein potentiel en est une autre. C’est souvent ici que se cache la plus grande « fuite de performance » d’une chaufferie moderne. Une erreur de paramétrage, même infime, peut avoir des conséquences désastreuses sur la consommation de gaz, annulant tous les bénéfices attendus de la modulation en cascade. L’erreur la plus fréquente et la plus coûteuse est un mauvais réglage du mode de cascade lui-même.
Il existe deux logiques principales de cascade : hiérarchique ou parallèle. La cascade hiérarchique (ou en « marche d’escalier ») allume une première chaudière, la pousse à 100% de sa puissance, puis allume la seconde, et ainsi de suite. Cette méthode est simple mais peu efficace pour les chaudières à condensation. La cascade parallèle, elle, répartit la charge sur plusieurs chaudières qui fonctionnent simultanément à charge partielle. C’est dans ce mode que le rendement global est maximal.
Étude de Cas : L’impact du mode de cascade sur le rendement PCI
Une installation de deux chaudières à condensation de 50 kW a été analysée par GRDF. En mode de cascade hiérarchique, le rendement global sur PCI atteignait 100%. En basculant sur un mode de cascade parallèle, où les deux chaudières fonctionnent ensemble à bas régime, le rendement global est monté à 106%. Ce gain de 6 points de rendement s’explique par une surface d’échange doublée et un fonctionnement dans la plage de modulation où l’effet de condensation est le plus important, maximisant la récupération de chaleur latente des fumées.
Au-delà du mode de cascade, de nombreux autres paramètres doivent être finement ajustés. Une loi d’eau mal calibrée, qui ne tient pas compte de l’inertie du bâtiment, va provoquer des cycles de chauffe courts et inefficaces. Des points de consigne trop élevés (demander 85°C pour un besoin réel de 60°C) forcent les chaudières à fonctionner à un régime où la condensation est impossible. Le verrouillage des paramètres critiques est aussi essentiel pour éviter que des modifications manuelles non tracées ne dérèglent durablement le système.
Plan d’action : Audit des paramètres critiques de la GTC
- Vérifier le mode cascade : s’assurer que le mode parallèle est activé pour des chaudières identiques afin de maximiser la condensation.
- Ajuster la plage de modulation : paramétrer la GTC pour qu’elle exploite la totalité de la plage de modulation des chaudières (ex: 10% à 100%).
- Optimiser les consignes de température : traquer et éliminer les surélévations de température inutiles sur les circuits primaires.
- Affiner la loi d’eau : intégrer les paramètres d’inertie du bâtiment et les plages d’inoccupation pour anticiper et lisser les besoins.
- Verrouiller les paramètres et tracer les modifications : mettre en place un journal des modifications pour comprendre l’impact de chaque ajustement et empêcher les réglages manuels intempestifs.
Quand remplacer les colonnes montantes en acier galvanisé avant la rupture ?
C’est la fuite de performance par l’usure, la plus difficile à anticiper car elle est silencieuse jusqu’à la défaillance. Les colonnes montantes en acier galvanisé, très répandues dans les bâtiments construits avant les années 90, ont une durée de vie limitée. Avec le temps, la couche de zinc protectrice disparaît, laissant l’acier exposé à la corrosion. Ce processus interne est invisible de l’extérieur jusqu’à l’apparition des premiers symptômes : eau « rouille » aux robinets, baisse de pression due à l’entartrage, et finalement, des fuites ou une rupture de la canalisation.
Attendre la rupture est la pire des stratégies. Elle entraîne des dégâts des eaux coûteux, des interventions d’urgence onéreuses et une interruption de service prolongée pour les occupants. La bonne approche est la maintenance préventive, basée sur un diagnostic de l’état du réseau. La durée de vie théorique d’une colonne en acier galvanisé est estimée entre 25 et 40 ans, mais cette durée peut être fortement réduite par la qualité de l’eau (notamment sa dureté) et les conditions d’exploitation.
Plusieurs signes doivent alerter l’exploitant et déclencher un audit approfondi :
- L’âge de l’installation : Si les colonnes ont plus de 30 ans, une inspection devient prioritaire.
- La qualité de l’eau : Des plaintes récurrentes sur la couleur de l’eau sont un indicateur direct de corrosion interne.
- Les incidents passés : Une multiplication des petites fuites ou des interventions de plomberie sur le réseau est le signe d’une fragilisation généralisée.
Le diagnostic peut être réalisé par des méthodes non destructives comme l’endoscopie (inspection par caméra vidéo de l’intérieur des tuyaux) ou la mesure d’épaisseur par ultrasons. Ces techniques permettent d’évaluer le niveau de corrosion et d’entartrage et d’objectiver la décision de remplacement. Remplacer les colonnes de manière planifiée permet de choisir des matériaux modernes plus durables (cuivre, multicouche, PER), de maîtriser les coûts et de minimiser les nuisances pour les résidents. C’est un investissement pour la pérennité du bâtiment et la tranquillité de l’exploitation.
À retenir
- La performance réelle d’une chaufferie se joue sur des détails souvent ignorés : pH de l’eau, isolation des points singuliers, ventilation.
- Une GTB bien paramétrée (mode cascade parallèle, loi d’eau affinée) est le levier d’économie le plus puissant, bien au-delà d’une simple GTC.
- La maintenance préventive (suivi réglementaire des ESP, diagnostic des canalisations) évite des coûts et des arrêts d’exploitation bien plus élevés qu’un entretien curatif.
Plombier ou climaticien : qui appeler pour optimiser une installation thermique complexe ?
Après avoir identifié les multiples « fuites de performance » potentielles, de la chimie de l’eau aux algorithmes de la GTB, une question cruciale se pose : qui possède la vision d’ensemble et les compétences multiples pour mener un tel audit et piloter les corrections ? La réponse n’est pas simple, car l’optimisation d’une installation thermique complexe fait appel à plusieurs corps de métier. Faire appel au mauvais expert, c’est risquer un diagnostic partiel et des solutions inefficaces.
Le plombier-chauffagiste traditionnel est l’expert du réseau hydraulique. Il est indispensable pour intervenir sur les canalisations, remplacer un circulateur ou réparer une fuite. Le climaticien ou technicien CVC a une expertise plus poussée sur les générateurs de chaleur eux-mêmes et les systèmes de ventilation. Cependant, aucun des deux n’est systématiquement formé à l’optimisation fine des systèmes de régulation complexes ou à l’analyse énergétique globale.
L’optimisation systémique d’une chaufferie en cascade est en réalité le domaine de l’ingénieur en efficacité énergétique ou de l’intégrateur GTB spécialisé. Ce profil, à la croisée des chemins, possède une triple compétence :
- Thermique et hydraulique : Il comprend le fonctionnement global de l’installation, des chaudières jusqu’aux émetteurs.
- Automatisme et régulation : Il maîtrise la programmation des automates (GTC/GTB) et sait comment traduire une stratégie énergétique en lignes de code et en paramètres.
- Énergétique : Il sait mesurer les consommations, calculer les rendements, identifier les gisements d’économies et évaluer le retour sur investissement des actions proposées.
Comme le souligne une analyse sur la rentabilité des systèmes de pilotage, l’investissement dans l’intelligence du système est rapidement amorti. Dans un article des Techniques de l’Ingénieur, la société AVOB chiffre ce retour sur investissement :
Avec un système de GTB classique, les coûts se situent entre 5 000 et 7 000 € pour 250 m2. En considérant une réduction de factures d’électricité d’environ 20%, soit 1 000 € pour cette surface, le retour sur investissement est de 6 ans
– AVOB, Techniques de l’Ingénieur
Ce calcul, bien que simplifié, montre que l’expertise se paie mais se rentabilise. L’interlocuteur idéal est donc celui qui ne vend pas seulement du matériel, mais une performance garantie, basée sur un audit complet de l’existant.
Pour transformer le potentiel d’économies de votre chaufferie en résultats tangibles, l’étape suivante consiste à mandater un audit énergétique complet. Un expert en efficacité énergétique saura quantifier précisément chaque « fuite de performance » et vous proposer un plan d’action chiffré et priorisé pour atteindre, voire dépasser, les 20% d’économies.
