La distinction entre un tuyau chaud et une fuite diffuse à la caméra thermique ne réside pas dans l’image elle-même, mais dans l’analyse de la signature thermique différentielle et la maîtrise d’un diagnostic croisé.
- Une fuite génère un gradient thermique diffus et asymétrique, alors qu’un tuyau sain produit une signature linéaire et prévisible.
- Les technologies comme l’injection d’hydrogène ou l’écoute électro-acoustique ne sont pas des alternatives, mais des outils de confirmation indispensables pour valider une hypothèse thermique.
Recommandation : Abandonnez l’approche mono-technique et adoptez un protocole de diagnostic différentiel systématique pour éliminer les faux positifs et localiser la cause racine avec une précision chirurgicale.
Face à un manomètre de chaudière qui chute inexorablement sans la moindre trace d’humidité au sol, le premier réflexe est souvent de suspecter une fuite invisible dans la dalle. Pour un professionnel équipé d’une caméra thermique, l’enjeu devient alors de décrypter une image infrarouge qui peut être ambiguë. Un réseau de chauffage au sol, par nature, crée une nappe de chaleur qui peut facilement masquer ou être confondue avec l’anomalie plus subtile d’une infiltration d’eau chaude. L’erreur de diagnostic est un risque coûteux, menant à des investigations destructives inutiles.
Les approches conventionnelles se limitent souvent à chercher une « tache chaude », une platitude qui ignore la complexité de la diffusion thermique dans les matériaux composites comme le béton et l’isolant. Cette simplification est la source de nombreuses erreurs d’interprétation. La véritable expertise ne se trouve pas dans la capacité à voir le chaud et le froid, mais dans l’aptitude à interpréter les signatures physiques subtiles. Il s’agit de passer d’une simple observation à un véritable diagnostic différentiel, en écartant méthodiquement toutes les autres causes possibles.
Cet article n’est pas un manuel d’utilisation de caméra thermique. Il s’agit d’un guide de raisonnement pour l’expert. Nous allons décomposer le processus de diagnostic pour isoler la cause racine d’une perte de pression. Nous verrons comment la physique des fluides, les propriétés des gaz et une méthodologie rigoureuse permettent de transformer une simple suspicion thermique en une certitude de localisation, bien au-delà de ce que l’image seule peut révéler.
Pour naviguer efficacement à travers les différentes facettes de ce diagnostic de pointe, cet article est structuré pour répondre aux questions les plus critiques que se pose un expert sur le terrain. Le sommaire ci-dessous vous guidera à travers chaque étape du raisonnement, de l’analyse de la perte de pression à la confirmation non destructive de la fuite.
Sommaire : Guide du diagnostic de fuites invisibles en réseau de chauffage
- Pourquoi la chaudière perd-elle 1 bar par jour sans trace d’eau visible ?
- Comment l’Hydrogène détecte-t-il la micro-fissure à travers 10cm de béton ?
- Produit colmateur de fuite : solution miracle ou temporaire ?
- L’erreur de confondre condensation et fuite sur un tuyau froid
- Quand l’assurance habitation couvre-t-elle les frais de recherche destructifs ?
- Pourquoi l’injection d’Azote-Hydrogène est-elle infaillible pour les micro-fuites ?
- Pourquoi vos tuyaux d’eau chaude non calorifugés vous coûtent-ils 100 €/an ?
- Comment localiser une fuite sous carrelage sans casser un seul carreau ?
Pourquoi la chaudière perd-elle 1 bar par jour sans trace d’eau visible ?
Une perte de pression constante d’environ 1 bar par jour est le symptôme classique d’une micro-fuite. Cependant, l’absence d’eau visible ne signifie pas forcément une fuite encastrée. Avant d’envisager des recherches destructives, un diagnostic différentiel rigoureux au niveau de la chaudière elle-même est impératif. Plusieurs composants peuvent être à l’origine d’une perte de pression par micro-évaporation ou évacuation discrète, des phénomènes invisibles à l’œil nu mais détectables par un protocole méthodique.
Le principal suspect est souvent le vase d’expansion. Si sa membrane interne est percée, l’air s’échappe progressivement et l’eau prend sa place, provoquant une chute de pression lorsque le circuit refroidit. Une autre cause fréquente est un défaut de la soupape de sécurité 3 bars, qui peut laisser échapper de petites quantités d’eau, surtout pendant les cycles de chauffe. Enfin, la fuite peut se produire directement sur le corps de chauffe ou l’échangeur à plaques. Une micro-fissure à cet endroit peut entraîner une évaporation instantanée de l’eau au contact des surfaces à plus de 80°C, ne laissant qu’un léger dépôt de calcaire comme seul indice.
Étude de cas : Micro-fuite évaporante sur échangeur à plaques

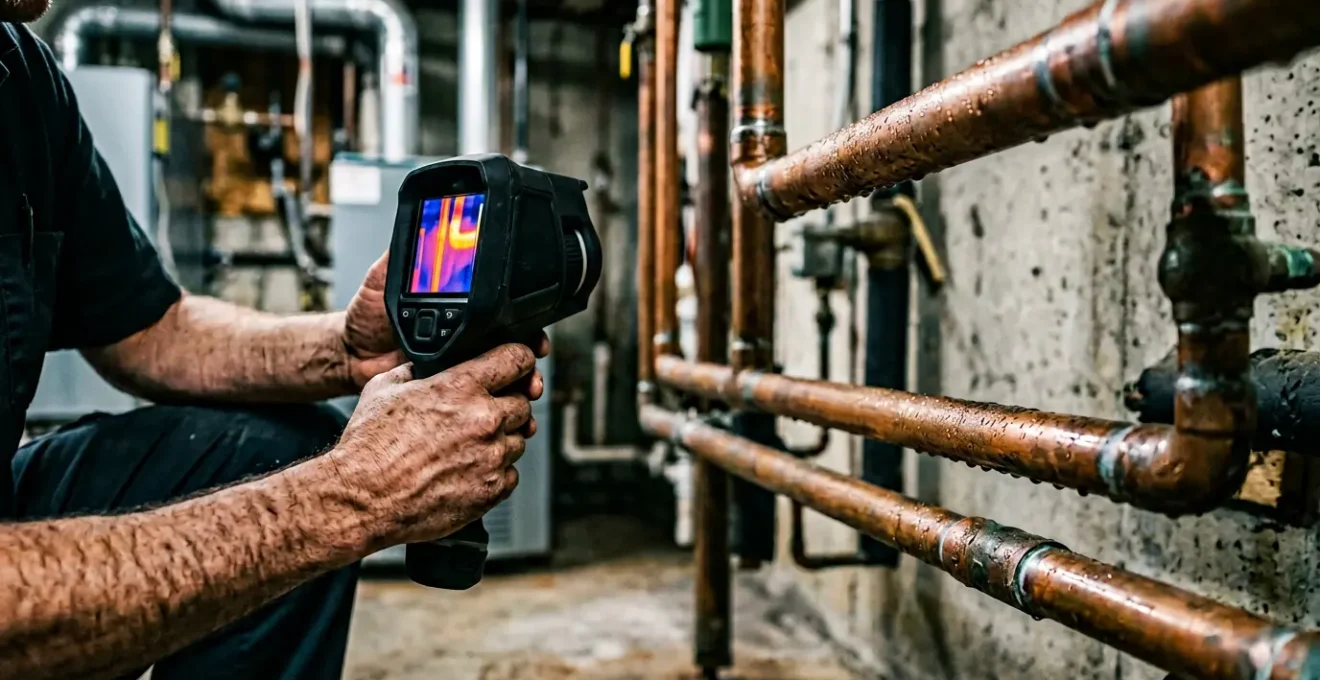

Une caméra de diagnostic thermique est un outil incontournable pour ce type d’investigation. Dans une intervention documentée, une chaudière perdait 0,8 bar par jour sans aucune trace visible au sol. L’inspection par thermographie a immédiatement mis en évidence une anomalie thermique sur l’échangeur à plaques. L’écran révélait par des couleurs vives les zones de changement thermique et d’humidité latente. La chaleur intense de la surface (85°C) provoquait l’évaporation immédiate de l’eau s’échappant d’une micro-fissure, rendant la fuite invisible à l’œil nu mais évidente pour la caméra.
Calculer le volume perdu est également un bon indicateur. Une perte de 1 bar dans un circuit de chauffage standard de 100 litres ne correspond qu’à environ 200 ml d’eau. Ce faible volume peut facilement s’évaporer sans laisser de trace, renforçant la nécessité d’une inspection minutieuse des points chauds de l’installation avant de conclure à une fuite dans le réseau encastré.
Comment l’Hydrogène détecte-t-il la micro-fissure à travers 10cm de béton ?

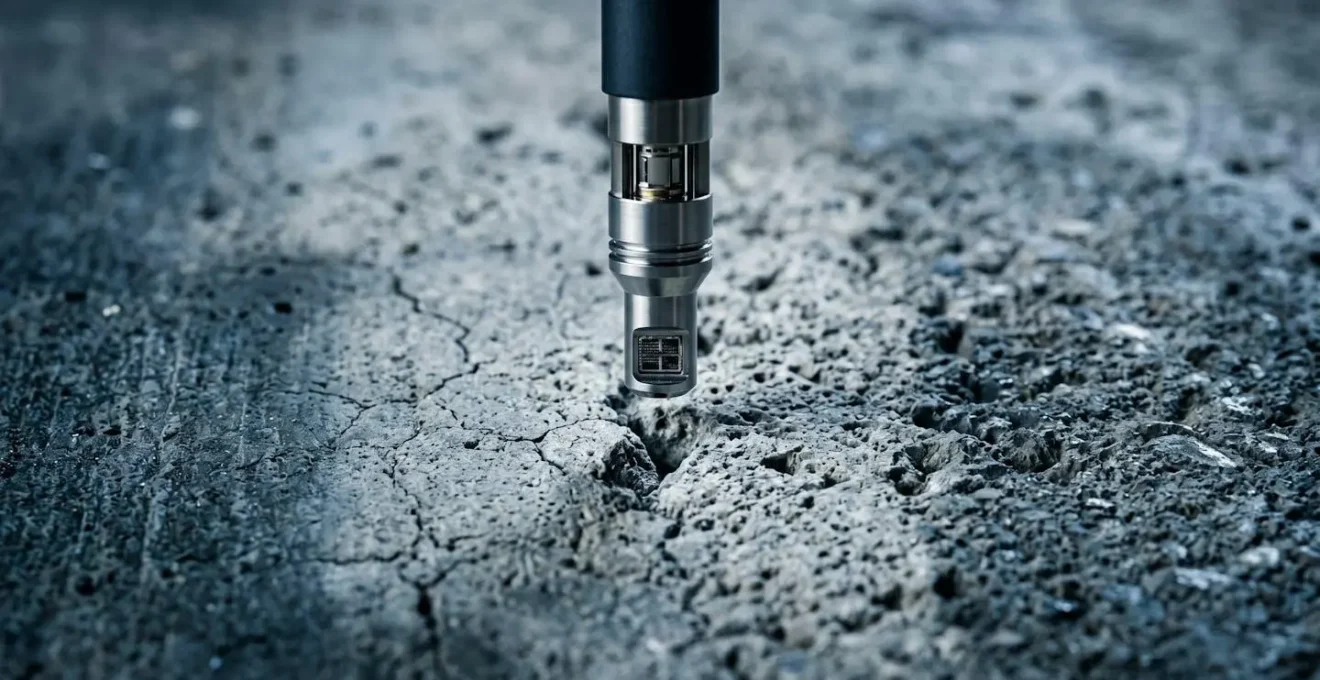

Lorsque la thermographie suggère une zone d’humidité diffuse sous une dalle sans pouvoir pointer l’origine exacte, l’injection de gaz traceur, et plus spécifiquement le mélange Azote-Hydrogène (N₂-H₂), offre une précision chirurgicale. Son efficacité repose sur les propriétés physiques exceptionnelles de la molécule d’hydrogène (H₂), la plus petite et la plus légère de toutes. Cette vélocité moléculaire lui permet de s’infiltrer à travers des matériaux que l’eau mettrait des jours à traverser et où le son ne se propage pas clairement.
Le principe est le suivant : le circuit de chauffage est purgé puis mis sous pression avec un mélange non-inflammable (généralement 95% d’azote et 5% d’hydrogène). Le gaz, plus léger que l’air, s’échappe verticalement par la moindre micro-fissure. Il traverse ensuite les différentes couches de matériaux — chape, isolant, béton, carrelage — pour atteindre la surface. Un détecteur électronique ultra-sensible, ou « reniflard », est alors utilisé pour scanner la surface. Cet appareil est capable d’identifier acoustiquement une concentration infime, de l’ordre de 1 ppm d’H₂ (partie par million) dans l’air, et de localiser ainsi le point de sortie avec une précision centimétrique.
Cette méthode est un parfait exemple de diagnostic différentiel. Dans une étude comparative, la thermographie avait identifié une zone humide diffuse de 2 m² sous une dalle en béton de 12 cm, sans pouvoir localiser la source. L’injection de gaz traceur a permis, en moins d’une heure, de pointer avec exactitude la fuite au niveau d’un raccord, confirmant l’hypothèse thermique tout en évitant une destruction de large surface. C’est la combinaison des deux technologies qui assure un résultat optimal : la thermographie pour la cartographie initiale et le gaz traceur pour la confirmation finale.
Produit colmateur de fuite : solution miracle ou temporaire ?
Face à une fuite avérée mais difficile d’accès, l’utilisation d’un produit colmateur liquide peut sembler une solution séduisante et économique. Cependant, pour un professionnel, il est crucial de comprendre que cette approche est au mieux une réparation temporaire et au pire, une source de pannes futures bien plus coûteuses. Ces produits, conçus pour se solidifier au contact de l’air à l’extérieur de la fissure, présentent des risques majeurs pour l’intégrité du système de chauffage moderne.
Le principal danger est l’obstruction non-intentionnelle des composants les plus sensibles de l’installation. Les échangeurs à plaques des chaudières, avec leurs canaux de circulation extrêmement fins, sont particulièrement vulnérables. Un colmatage, même partiel, peut entraîner une panne totale de la chaudière, avec un coût de remplacement pouvant atteindre 2000€. De même, les circulateurs et les têtes thermostatiques des radiateurs peuvent être bloqués par l’agglomération du produit, perturbant l’équilibre hydraulique de tout le circuit. Comme le souligne un expert en recherche de fuites dans la documentation technique, « l’utilisation d’un colmateur rend la future détection par gaz ou acoustique quasi-impossible car le produit bouche temporairement la fissure ».
L’utilisation d’un colmateur rend la future détection par gaz ou acoustique quasi-impossible car le produit bouche temporairement la fissure.
– Expert en recherche de fuites, Documentation technique professionnelle plomberie
Le tableau suivant, synthétisant les retours d’expérience du terrain, illustre clairement les conséquences potentielles de l’utilisation de ces produits.
| Type de risque | Conséquences | Fréquence |
|---|---|---|
| Obstruction échangeur à plaques | Panne totale chaudière, remplacement 800-2000€ | 35% des cas |
| Blocage circulateur | Arrêt circulation, surchauffe locale | 25% des cas |
| Colmatage têtes thermostatiques | Radiateurs bloqués ouverts/fermés | 40% des cas |
| Masquage diagnostic futur | Impossibilité détection gaz/acoustique | 90% des cas |
| Réaction avec joints PER/multicouche | Vieillissement accéléré, nouvelles fuites | 15-20% selon matériau |
En définitive, un produit colmateur ne répare pas la cause racine. Il la masque, créant une bombe à retardement et complexifiant, voire rendant impossible, toute intervention de diagnostic future. Pour un professionnel, la seule solution pérenne reste la localisation et la réparation mécanique de la fuite.
L’erreur de confondre condensation et fuite sur un tuyau froid
Une autre erreur de diagnostic fréquente, notamment en sous-sol ou en vide sanitaire, est de confondre la condensation sur une canalisation d’eau froide avec une micro-fuite. Des gouttes d’eau persistantes sur un raccord ou le long d’un tuyau peuvent immédiatement orienter vers une fuite, alors que le phénomène est purement physique et lié aux conditions ambiantes. La clé de la distinction réside dans la compréhension du concept de point de rosée.
Le point de rosée est la température précise à laquelle l’humidité contenue dans l’air commence à se condenser en eau liquide au contact d’une surface plus froide. Par exemple, dans une pièce à 20°C avec 60% d’humidité relative, le point de rosée est d’environ 12°C. Si l’eau du réseau qui circule dans vos tuyaux est à une température inférieure (par exemple 5°C en hiver, comme c’est souvent le cas près des sources de montagne), la surface du tuyau passera sous le point de rosée et la vapeur d’eau de l’air ambiant se condensera dessus, créant des gouttelettes. Ce phénomène est souvent exacerbé dans les caves ou les buanderies où l’humidité est plus élevée.

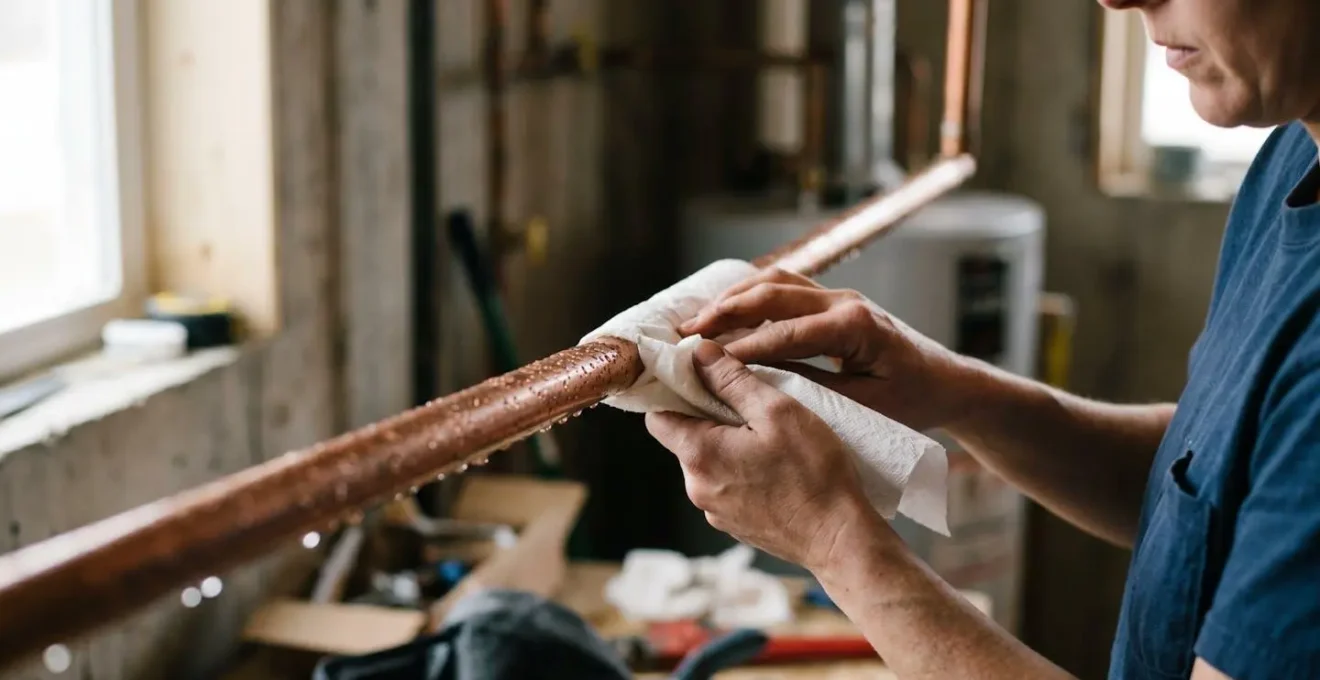

Un test de diagnostic différentiel simple et efficace consiste à utiliser du papier absorbant. Séchez soigneusement une section du tuyau suspect, puis enroulez-y fermement le papier. Après quelques minutes, inspectez le résultat. Si le papier est humide de manière uniforme sur toute la surface de contact ou si les gouttes réapparaissent sur toute la longueur du tuyau, il s’agit de condensation. Si le papier est mouillé uniquement à un endroit très précis, comme un raccord ou une soudure, une micro-fuite est la cause la plus probable. Ce test simple permet d’éviter de remplacer un raccord sain et d’orienter vers la vraie solution : le calorifugeage du tuyau pour isoler sa surface froide de l’air humide.
Quand l’assurance habitation couvre-t-elle les frais de recherche destructifs ?
La question de la prise en charge des frais de recherche de fuite par l’assurance habitation est un point essentiel pour le client final, et l’expert se doit d’en connaître les grands principes. La règle générale est que l’assurance couvre les dommages consécutifs à une fuite (murs abîmés, parquet gondolé), mais la prise en charge de la recherche de la fuite elle-même et de sa réparation dépend des garanties souscrites et des conventions inter-assureurs.
La plupart des contrats multirisques habitation (MRH) incluent une garantie « recherche de fuite ». Cependant, elle est souvent plafonnée. La convention IRSI (Indemnisation et Recours des Sinistres Immeuble), qui s’applique depuis 2018, a pour but de simplifier et d’accélérer la gestion de ces sinistres. Selon cette convention, c’est l’assureur de l’occupant (locataire ou propriétaire occupant) qui est désigné « assureur gestionnaire » et qui a la charge d’organiser la recherche de fuite, que celle-ci soit privative ou non. La prise en charge des frais de recherche de fuite est répartie entre les assureurs des parties concernées, en fonction des responsabilités établies. Le plafond standard de prise en charge est généralement de 1600€ HT par local sinistré.
Il est crucial de noter que la recherche doit être « destructive » pour être prise en charge. Les méthodes non-destructives (thermographie, gaz traceur) sont considérées comme des frais d’investigation préliminaires, souvent pris en charge mais parfois discutés. La couverture s’active principalement lorsqu’il faut casser un mur, un sol ou un plafond pour accéder à la canalisation défectueuse. Dans un contexte où le ratio combiné de l’assurance habitation s’est tendu, atteignant 98,4% en 2024, les assureurs sont particulièrement attentifs à la justification des frais engagés. Un rapport de recherche détaillé, documenté par des photos et des mesures précises, est donc indispensable pour garantir le remboursement au client.
Pourquoi l’injection d’Azote-Hydrogène est-elle infaillible pour les micro-fuites ?
L’infaillibilité de la méthode de détection par gaz traceur Azote-Hydrogène (N₂-H₂) pour les micro-fuites repose sur une combinaison de facteurs physiques, chimiques et technologiques. Contrairement aux méthodes acoustiques qui dépendent d’une pression et d’un débit suffisants pour générer un bruit, ou à la thermographie qui peut être masquée par l’inertie des matériaux, le gaz traceur exploite la nature même de la matière pour une détection quasi-binaire : soit le gaz passe, soit il ne passe pas.
La clé est la taille et la légèreté de la molécule d’hydrogène. Elle est environ 14 fois plus légère que l’air, ce qui lui confère une vitesse de diffusion très élevée et une tendance à se déplacer verticalement, traversant des matériaux comme le béton, la terre ou les revêtements de sol avec une facilité déconcertante. Le mélange utilisé, confirmé par les professionnels comme étant composé de 95 % d’azote et 5 % d’hydrogène, est spécifiquement conçu pour être non-toxique, non-corrosif et surtout, non-inflammable (selon la norme ISO 10156), garantissant une sécurité totale lors de l’intervention. L’azote agit comme un gaz porteur inerte et économique, tandis que l’hydrogène, même à cette faible concentration, est suffisant pour être détecté par des capteurs électroniques extrêmement sensibles.
L’efficacité de la méthode est directement liée à la rigueur du protocole d’injection et de détection. Une application professionnelle suit des étapes précises pour garantir un résultat fiable et éviter les faux positifs.
Votre feuille de route pratique : Protocole de détection infaillible par gaz traceur
- Isolation et Purge : Isoler la section du réseau à tester et purger intégralement le fluide présent (eau ou fluide frigorigène).
- Mise sous Pression : Mettre le circuit sous pression avec le mélange N₂-H₂ à une pression adaptée au réseau (jusqu’à 15 bars pour certains circuits).
- Calibrage du Détecteur : Allumer et calibrer le détecteur électronique dans une zone neutre, garantie sans présence d’hydrogène, pour établir un point zéro.
- Balayage Lent : Déplacer lentement la sonde du détecteur (le « reniflard ») à quelques millimètres de la surface de toute la zone suspecte, en insistant sur les joints et les points singuliers.
- Confirmation Physique : À chaque alarme sonore du détecteur, confirmer la présence de la fuite en appliquant un produit moussant (eau savonneuse) qui formera des bulles au point exact de sortie du gaz.
C’est cette combinaison de propriétés physiques uniques et d’une méthodologie stricte qui rend cette technique si redoutable pour traquer les fuites les plus infimes et les plus cachées.
Pourquoi vos tuyaux d’eau chaude non calorifugés vous coûtent-ils 100 €/an ?
Au-delà du simple gaspillage énergétique, des tuyaux d’eau chaude non calorifugés ont un impact direct et souvent sous-estimé sur la précision de la détection de fuite par thermographie. Ils créent un « bruit thermique de fond » qui peut totalement masquer la signature thermique subtile d’une micro-fuite. Un tuyau non isolé qui traverse une dalle rayonne de la chaleur sur toute sa longueur, créant une large bande chaude sur l’image thermique qui peut être facilement confondue avec une zone d’humidité diffuse.
La déperdition énergétique est considérable. Un simple tuyau en cuivre de 22mm transportant de l’eau à 60°C dans un local à 15°C peut perdre jusqu’à 35 Watts par mètre linéaire. Sur une longueur de 10 mètres et pour une utilisation annuelle typique, cela peut représenter une perte de plus de 100€ sur la facture énergétique. Le calorifugeage avec un manchon isolant de 20mm réduit cette perte d’environ 70%.
Le tableau ci-dessous, basé sur des calculs thermiques standards, illustre l’impact financier direct du manque d’isolation.
| Diamètre tuyau | Perte sans isolation (W/m) | Perte avec isolation 20mm (W/m) | Économie annuelle (10m de tuyau) |
|---|---|---|---|
| 15mm (1/2″) | 25W/m | 8W/m | 74€/an |
| 22mm (3/4″) | 35W/m | 10W/m | 109€/an |
| 28mm (1″) | 45W/m | 12W/m | 144€/an |
| Base de calcul, issue d’une analyse comparative des pertes énergétiques : eau à 60°C, air ambiant 15°C, 4000h/an, 0,20€/kWh | |||
Du point de vue du diagnostic, l’impact est encore plus critique. Une étude de cas a montré que des tuyaux non calorifugés dans une chape créaient un bruit thermique de fond qui rendait la détection d’une micro-fuite 60% moins précise, même avec une caméra performante. Après un calorifugeage correct de l’installation, la signature thermique de la même fuite, bien que faible, est devenue immédiatement identifiable car elle ne se confondait plus avec la déperdition linéaire du tuyau. Pour un thermographe, conseiller le calorifugeage n’est donc pas seulement un conseil d’économie d’énergie, c’est une condition préalable à un diagnostic fiable.
À retenir
- Une perte de pression est un symptôme, jamais un diagnostic. L’analyse différentielle des composants de la chaudière est la première étape obligatoire.
- Les technologies non-destructives (thermographie, acoustique, gaz traceur) sont complémentaires. Leur force réside dans leur utilisation séquentielle pour cartographier, localiser puis confirmer.
- Un produit colmateur est une solution de dernier recours qui compromet gravement la fiabilité de l’installation et la possibilité de diagnostics futurs.
Comment localiser une fuite sous carrelage sans casser un seul carreau ?
La promesse de la recherche de fuite non-destructive (RFND) est de passer d’une investigation invasive et coûteuse à une intervention chirurgicale ciblée. Localiser une fuite sous un carrelage sans endommager le revêtement est l’aboutissement d’une méthodologie rigoureuse qui combine plusieurs technologies de pointe en une séquence logique. Il ne s’agit pas de choisir une seule « meilleure » technique, mais d’orchestrer leur complémentarité pour affiner progressivement la zone de recherche jusqu’à atteindre une précision centimétrique.
Le processus se déroule en trois étapes fondamentales. L’Étape 1 est la cartographie thermique. À l’aide d’une caméra infrarouge haute résolution (320×240 pixels minimum pour un plancher chauffant), le technicien scanne l’ensemble de la surface pour identifier les signatures thermiques anomales. Une fuite d’eau chaude créera une zone plus chaude et diffuse, tandis qu’une fuite d’eau froide créera une zone froide par évaporation. Cette étape permet de délimiter une zone d’intérêt de l’ordre de 50 cm à 1 m².
L’Étape 2 consiste en l’écoute électro-acoustique. Une fois la zone suspecte délimitée, un géophone ou un micro amplifié est utilisé pour « écouter » les bruits de la fuite à travers le sol. Le sifflement ou le clapotis de l’eau s’échappant sous pression génère une signature acoustique spécifique. En déplaçant le capteur, le technicien peut identifier le point où le son est le plus intense, réduisant la zone de recherche à une précision d’environ 10 cm. Enfin, l’Étape 3 est la confirmation par gaz traceur. Pour atteindre la certitude absolue, le circuit est mis sous pression avec le mélange Azote-Hydrogène. Le détecteur de gaz permet de balayer la zone de 10 cm identifiée et de localiser le point exact de sortie du gaz entre les joints du carrelage, avec une précision de l’ordre du centimètre. C’est seulement à ce stade qu’un seul carreau peut être retiré pour la réparation.
En adoptant cette approche multi-techniques et ce raisonnement de diagnostic différentiel, vous ne vous contentez plus de « trouver des fuites ». Vous fournissez une expertise, une précision et une tranquillité d’esprit à vos clients, transformant une intervention potentiellement destructrice en une démonstration de maîtrise technique. L’étape suivante consiste à intégrer systématiquement ce protocole dans vos interventions pour garantir des résultats fiables et valoriser votre savoir-faire.
